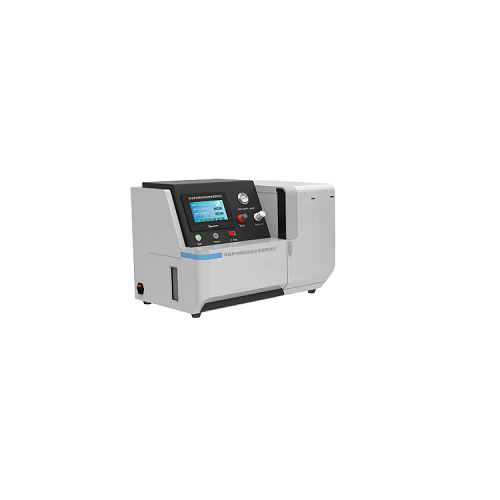

呼吸单向阀低压低流性能测试仪

一、原理：

在实验温湿度环境下，通过电气比例阀自动供给试样测试压力，然后观察测试样单向阀液体动态，通过电子天平读取流动液体的质量，获取试样压力于流量关系，从而得出试样一定压力下的流量特性。

二、技术指标

1、 计时器      ：PLC内置 精度：0.01s

2、 压力传感器  ：0-100 kpa  精度：0.1%F.S

3、 电气比例阀  ：0-0.1Mpa   DC24V

4、 电子天平    ：量程：220g 精度：0.0001g

5、 打印机      : 嵌入式热敏打印机

6、 触摸屏      ：7吋HMI

7、 控制        ：PLC

8、 电脑分析    ：笔记本电脑/包含测试分析软件，测试分析软件；

9，能够展示流量曲线，能够设定几个压力参数和时间，呈现出流量曲线

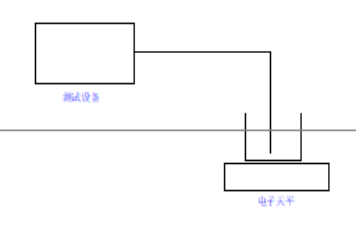

三、结构原理

本装置由自动测试系统、高精度压力传感器，电气比例阀等：

四、机器电源：

1、电压 220V 50HZ

2、电流 2.0A

3、总功率0.55KW

4、电路保护系统：接地保护、快速保险等.
