人造草面渗水速率测试工装

一、用途

用于测试测试填充式人造草面层、无填充式人造草面层以及缓冲垫的渗水性。

二、适用标准

GB/T 43566-2023 中小学人造草面层足球场地中附录G测试项

三、技术规格：

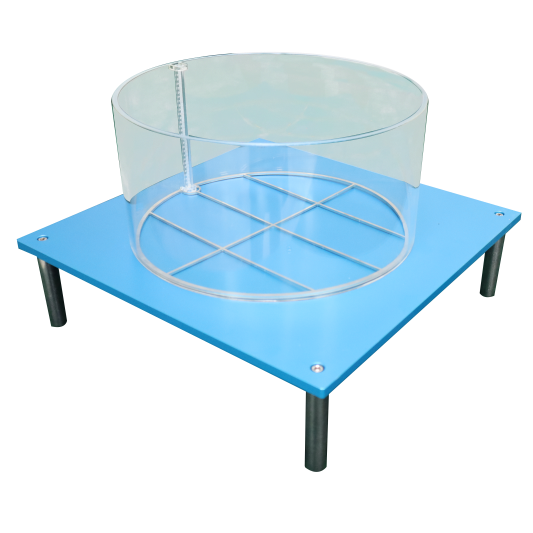

      上半部分为透明塑料圆筒,圆筒内径为(300士2)mm,外径为(310士2)mm,高至少为150mm。为便于观察水位,筒内壁边上宜配置直径不大于10mm的带有刻度的透水管,刻度精度为1mm;

下半部分为具有支撑网格结构的内径为(300士2)mm的透水支撑底座,底座内部结构,横向3个隔断条间距应为75mm,纵向隔断条应垂直于横向隔断条,横、纵向隔断条的宽度应为(2.5士0.5)mm。

四、测试方法：

1、 测试填充式人造草面层时,将400mmx400mm的缓冲垫置于支撑底座上,上面依次放置400mmX400mm的人造草面层、透明塑料圆筒,并在透明塑料圆筒内按照实际使用填充配比依次装人填充砂和弹性颗粒,透明塑料圆筒外围用密封材料密封(如密封胶)。往透明塑料圆筒里注人水,宜通过透水管观察水位,或将刻度尺垂直置于人造草面层底布上,通过刻度尺观察水位。筒内水的高度应不低于50mm,当水位降至(30士1)mm时,记录此时水的高度h。,并且开始计时。当水位降至(10士1)mm,记录此时水的高度h,并且停止计时,记录此时的时间。

2、测试无填充式人造草面层时,将400mmX400mm的缓冲垫置于支撑底座上,上面依次放置400mmX400mm的人造草面层、透明塑料圆筒。透明塑料圆筒外围用密封材料密封，往透明塑料圆筒里注人水,宜通过透水管观察水位,或将刻度尺垂直置于人造草面层底布上,通过刻度尺观察水位。筒内水的高度应不低于50mm,当水位降至(30士1)mm时,记录此时水的高度h。,并且开始计时。当水位降至(10士1)mm,记录此时水的高度h,并且停止计时,记录此时的时间.

3、测试缓冲垫时,将400mmX400mm的缓冲垫置于支撑底座上,上面放置透明塑料圆筒,透明塑料圆筒外围用密封材料密封(如密封胶),密封时不宜密封缓冲垫的径向渗水槽。往透明塑料圆筒里注人水,宜通过透水管观察水位,或将刻度尺垂直置于人造草面层底布上,通过刻度尺观察水位。筒内水的高度应不低于50mm,当水位降至(30士1)mm时,记录此时水的高度h。,并且开始计时。当水位降至(10士1)mm,记录此时水的高度h,并且停止计时,记录此时的时间.

4、结果表示

选取3个平行样进行测试,结果取3个样品渗水速率的平均值,结果保留至小数点后一位。当渗水速率结果过2000mm/h时,则表示为大于2000mm/h。
