型号：AY-JU003
价格：电议
品牌：傲颖
全国热线：13764930908

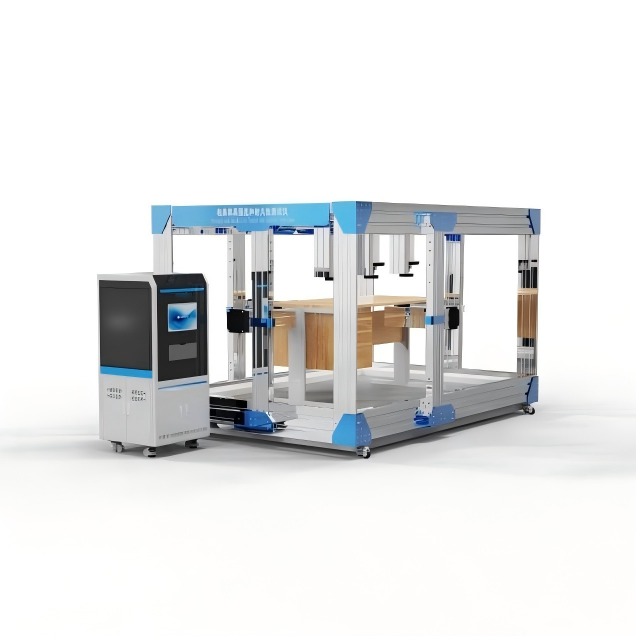

柜类家具强度和耐久性测试仪
柜子强度和耐久性测试仪、柜子综合性测试仪
一、核心功能与技术原理
柜类强度和耐久性试验机通过对柜子的隔板、门、抽屉等的加载测试柜子的稳定性，同时也可对柜子的隔板、顶板、支承件、脚轮、门、抽屉等的循环加载、静载荷加载、跌落试验、循环开关试验等方法检测柜子的强度和耐久能力。
PLC+Windows控制系统，支持自定义测试标准
内置微型打印机即时输出结果，USB/RS485接口连接计算机软件实时分析数据。
二、关键参数
参数项 | 规格 |
控制系统 | PLC+Windows控制系统 |
操作界面 | 彩色12寸嵌入式工业电脑，中英文切换 |
测试软件 | 软件1套 |
打印机 | WiFi连接打印机A4 |
挡块 | 金属材质，小高度12mm，可调节至大于12mm的高度；1套 |
静加载砝码 | 重50kg，砝码中心有一10mm的孔，方便叠加及配合定位模板使用； |
加载组件 | 气缸提供推拉力源；力值传感器监控力值；控制器，提供力值控制功能；配多种接头。 |
控制器实验次数设的范围 | 1~999999次，可设置加载时长 |
力值传感器 | 0~5000N |
加载组件数量 | 4组 |
部加载垫 | φ100mm及φ50mm，加载面侧边倒圆半径12mm，刚性材质；各4件； |
橡胶板 | 厚度3mm，硬度85±10IRHD,尺寸根据客户的实际情况确定； |
柜门猛开猛关装置 | 双滑轮，可根据门的开关情况调整作用力方向，配合砝码使用；m2可达7kg，每个砝码0.5kg； |
推拉门和移门开关装置 | 速度0-1m/s可调，行程0-1000mm可调，往复次数1~999999次可设定； |
锁具开关装置 | 可反复旋转锁具上的钥匙，以测试锁具的耐久性 |
冲击钢板 | 三件，200*70*10mm，1.1kg；200*109*10mm，1.7kg；200*160*10mm，2.5kg； |
外壳Q235材料制作烤漆处理，不上锈 | |
工位材料采样AL表面阳极氧化处理 | |
垫脚采样不锈钢制作，稳定性好，可调节水平功能 | |
观察门采样耐高温钢化玻璃6mm厚度 | |
内置照明灯三色光线 | |
USB测试软件插口，读取数据 | |
三、执行标准与适用场景
符合标准：
严格遵循GB/T 10357.5-2023；
1强度测试项目：
1隔板定位试验
2隔板弯曲试验
3隔板支撑件强度试验
4顶板、底板的持续加载试验
5顶板和底板静载荷试验
6挂衣棍支承件强度试验
7结构和底架强度试验
8跌落试验
9开门垂直加载试验
10开门水平加载试验
11开门猛关试验
12移门和侧向启闭卷门的猛关或猛开试验
13下铰链翻门强度试验
14上铰链翻门的垂直向下静载荷试验
15垂直启闭卷门的猛关或猛开试验(不包括跌落)
16推拉构件强度试验
17推拉构件猛关或猛开试验
18推拉构件结构强度试验
19联锁装置试验
20推拉构件锁具、插销的强度试验
21开门、翻门、卷门的门锁和插销强度试验
22持续加载试验(过载试验)
23脱离试验
24地面支承的柜试验
2耐久试验
1脚轮往复试验
2开门耐久性试验
3移门和侧向启闭卷门的时久性试验
4翻门耐久性试验
5垂直启闭卷门的耐久性试验
6推拉构件久性试验
7锁具、插销装置耐久性试验
典型应用：
生产线批量质检；
第三方实验室。
四、配置清单
主机1台；
测试软件1套；
说明书1份
合格证1份
保修卡1份
签收单1份
铭牌1块
电源线1根
扳手1套
宣传册若干
