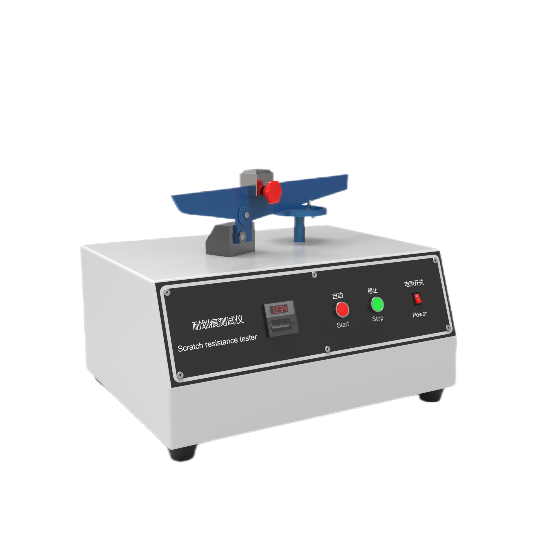

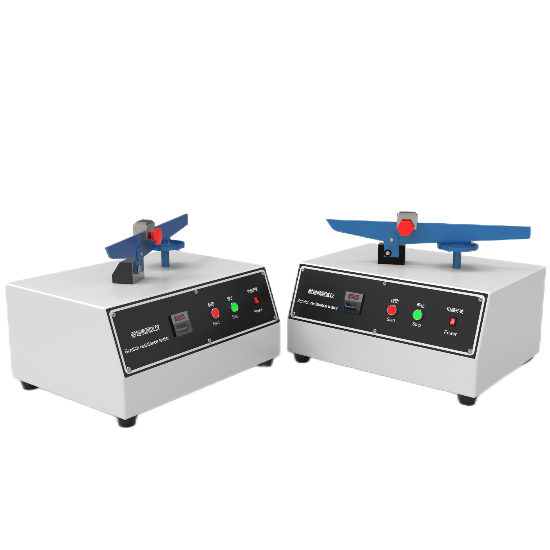

耐刮伤性试验仪其应用领域包括：刚性有机材料、涂料黏胶剂、粉末涂料，阳极氧化材料，软金属，塑料和玻璃等，也能用于测试同种材料、防护涂料的粘胶剂质量及类似材料的极限性能。仪器由平衡杆、固定砝码、调节砝码、载样圆盘等组成。试验前需根据试样的厚度调节平衡杆的高度，使平衡杆中部安装刮擦头并且试样安装于载样圆盘后，平衡杆能够保持水平。试验过程中，固定砝码不动，移动调节砝码控制压在试样上的重量。随着载样圆盘的逆时针旋转，刮擦头在试样表面留下弧形刻痕。

测试标准

lAS/NZS AS2924.2，lASTM C217，GB/T17657-2022，lBS EN 438.2，lBS EN 13310，lBS EN 14323，lDIN 68861-4，lDIN 53799

GB4943:2.10.6.6、IEC60950:2.10.6.6、GB4706-1：21.2、IEC60335-1:21.2

技术参数

力值范围：0-6N，每格0.1N;

测试速度：5r/min出厂已设置；

样品大小：100*100mm，中间孔6.5mm；

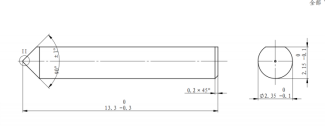

刮头：标配金刚石针如图，选配4.8*4.8*R2.5

速度显示：计算器继电显示；

外形尺寸：550*310*400mm

用电要求：220V,60A;

测试原理

将试样放置于厚度控制装置凹槽内，调节螺母位置。将试样安装在可旋转圆形平台上，并用压块及螺母固定。将刮擦头安装与秤杆中部对应凹槽内。旋转平衡杆，使刮擦头头部与试样刚好接触。启动仪器，圆盘运动，刮擦头在试样表面留下刮痕。

仪器结构与功能

平衡杆调节部件：本部分包括厚度控制装置，高度调节螺母，前后位置调节螺母，平衡杆组成。平衡杆的高度由试样的厚度决定。试验前将试样插入厚度控制装置凹槽内，通过调节高度调节螺母，使试样恰好卡在凹槽内。当试样安装于圆形载样平台，摩擦头装入平衡杆后，其头部顶住试样，此时，平衡杆基本保持平行，只需微调即可(放置水平泡看是否水平)。

部分标准中要求试验结果为不同半径的同心圆，调节前后位置控制螺母控制刮擦头与载样

圆盘中心的距离，从而产生不同半径的刻痕。

压力调节部件：本部分包括固定砝码，移动砝码，平衡杆。平衡杆上标有0-6N的刻度，每一格代表0.1N压力。使用时，移动砝码中间刻线对准平衡上刻度线，则在试样表面施加的压力为刻线示压力。

载样部件：本部分由载样圆盘，固定片，固定螺帽组成。将试样放置在载样圆盘上再用固定片压住，用螺母固定即可。

控制部件：包括计数器、启动按钮、暂停按钮及电源开关组成。
